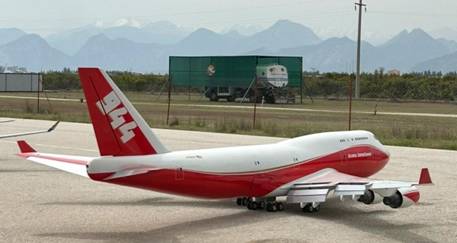

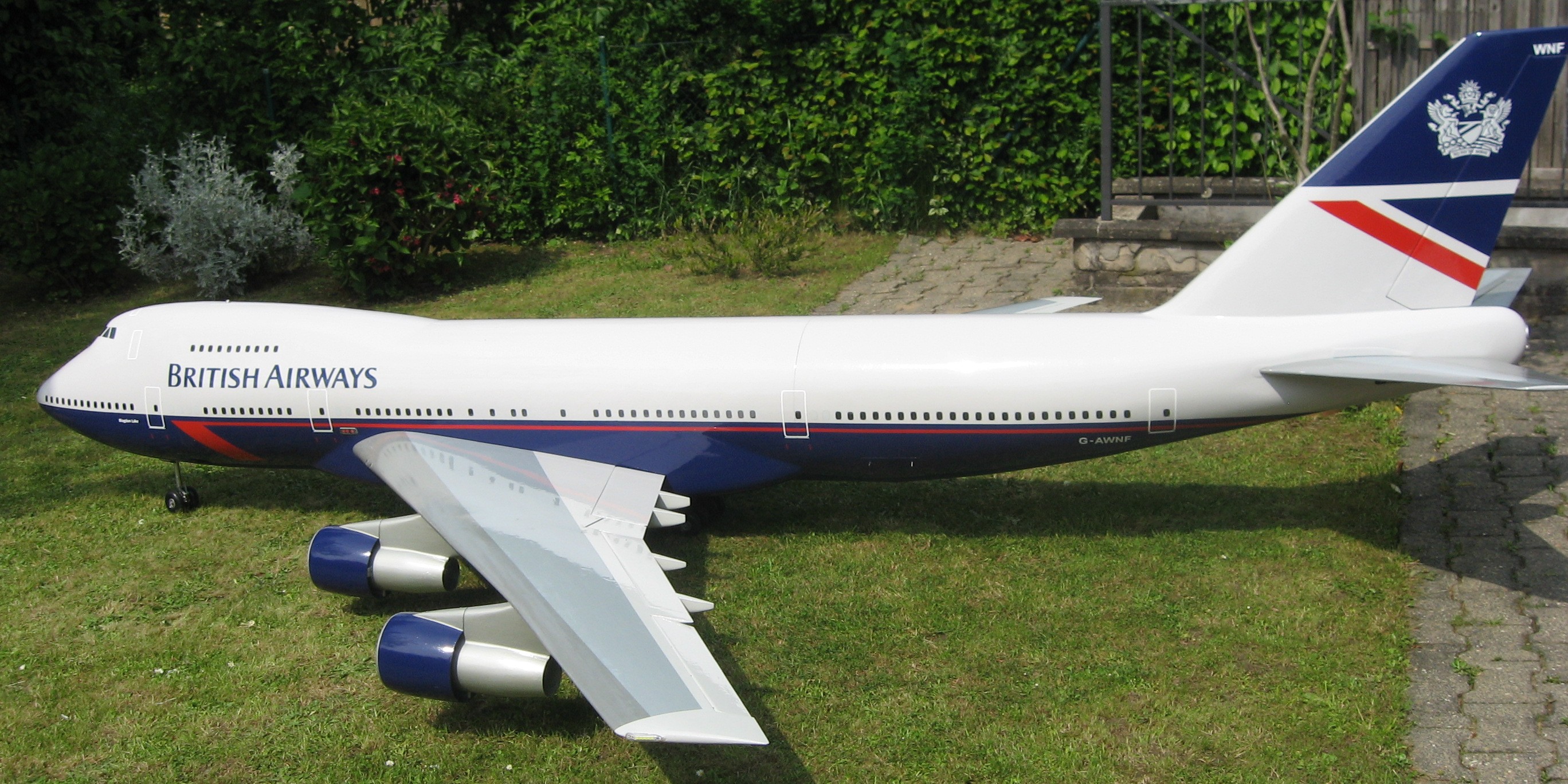

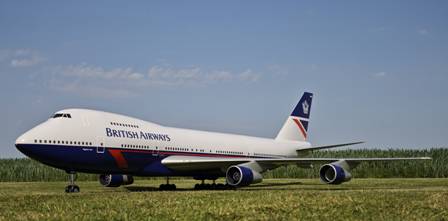

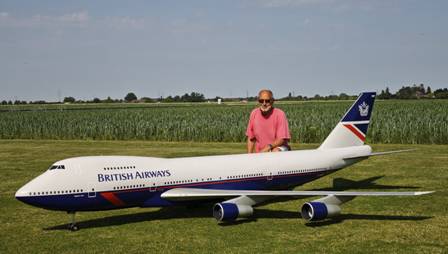

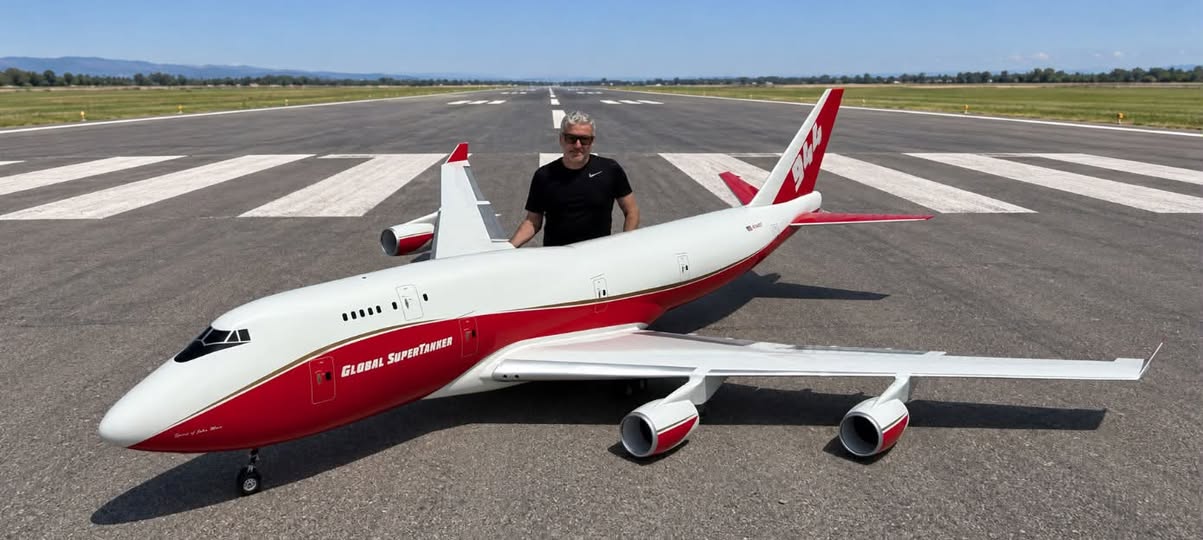

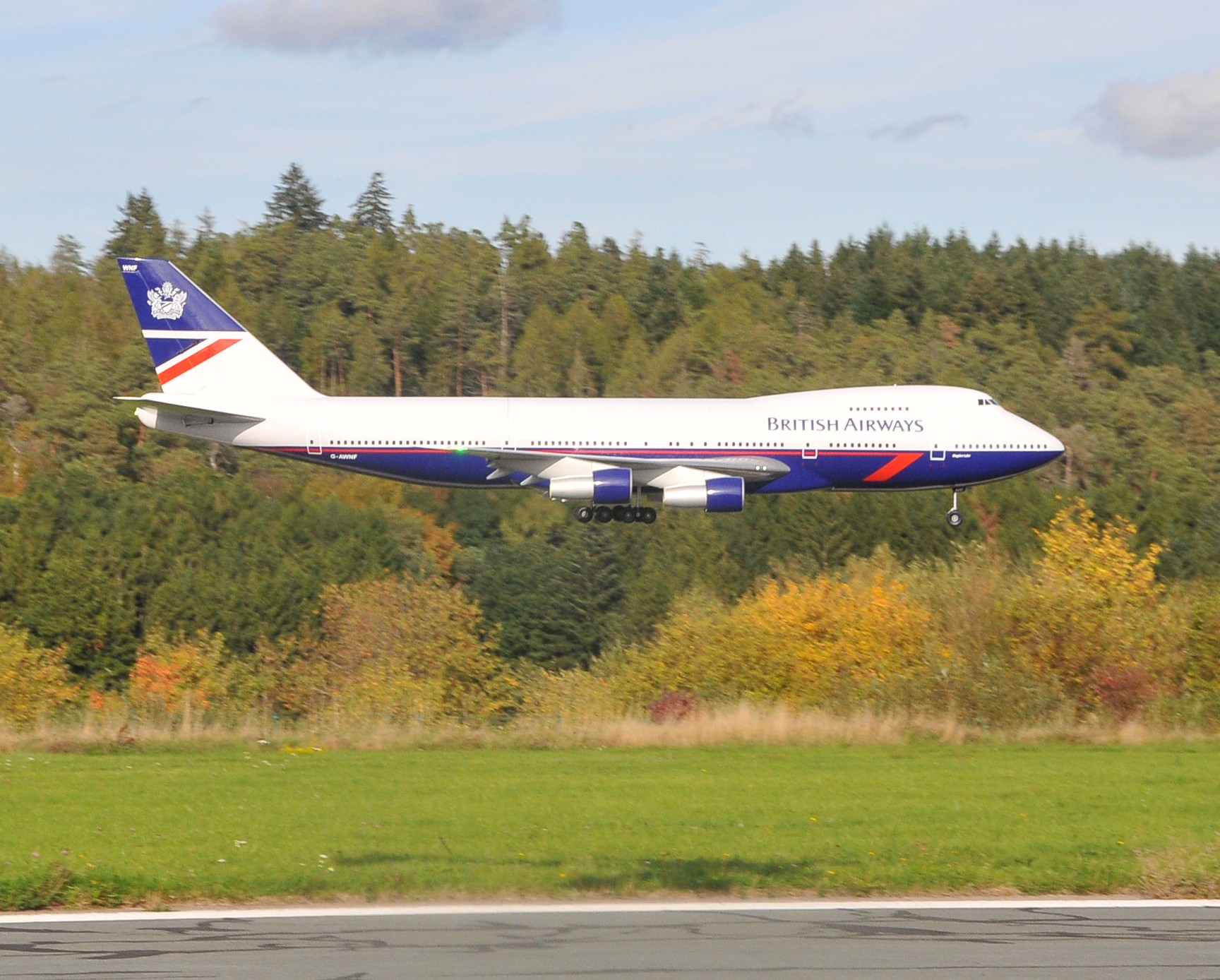

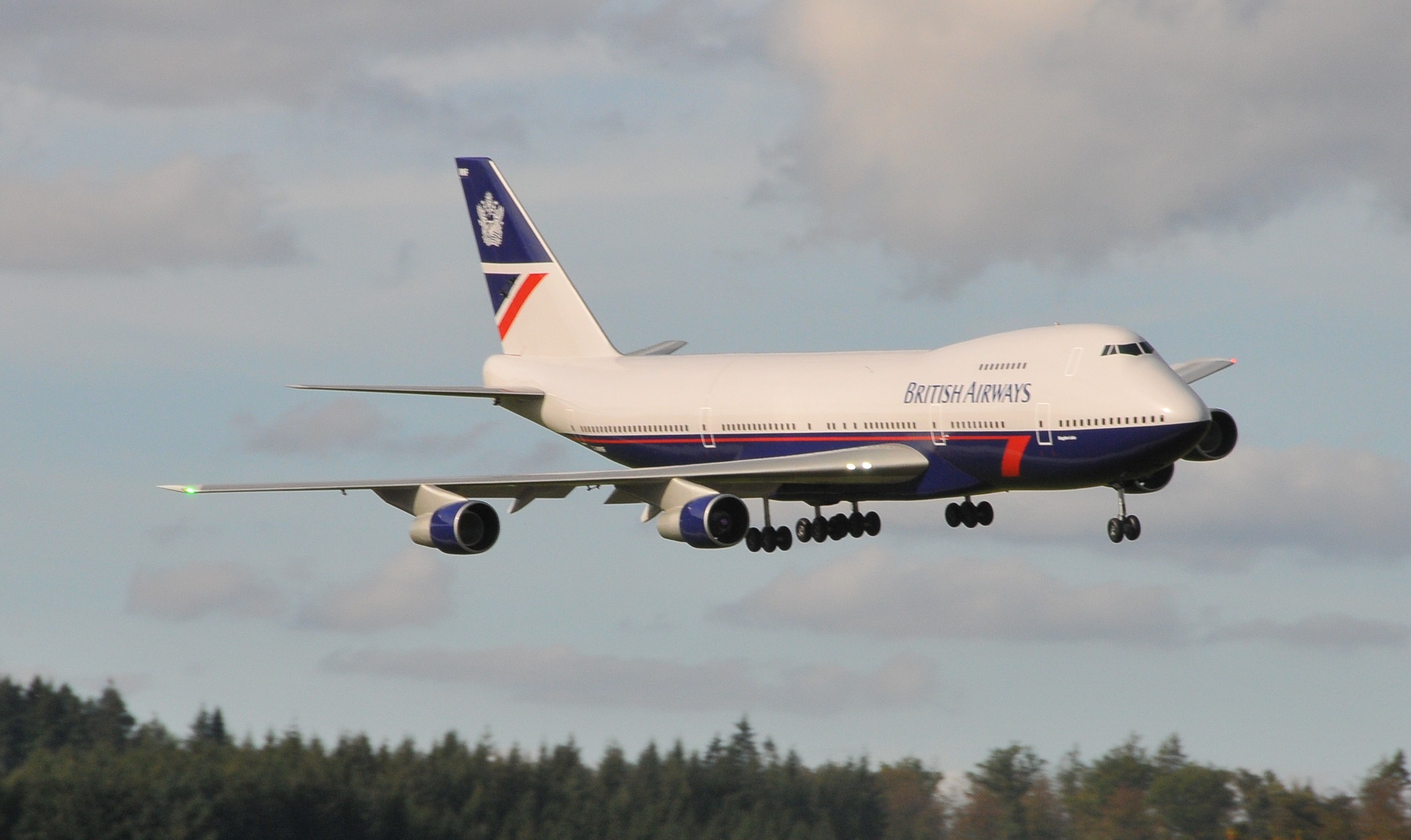

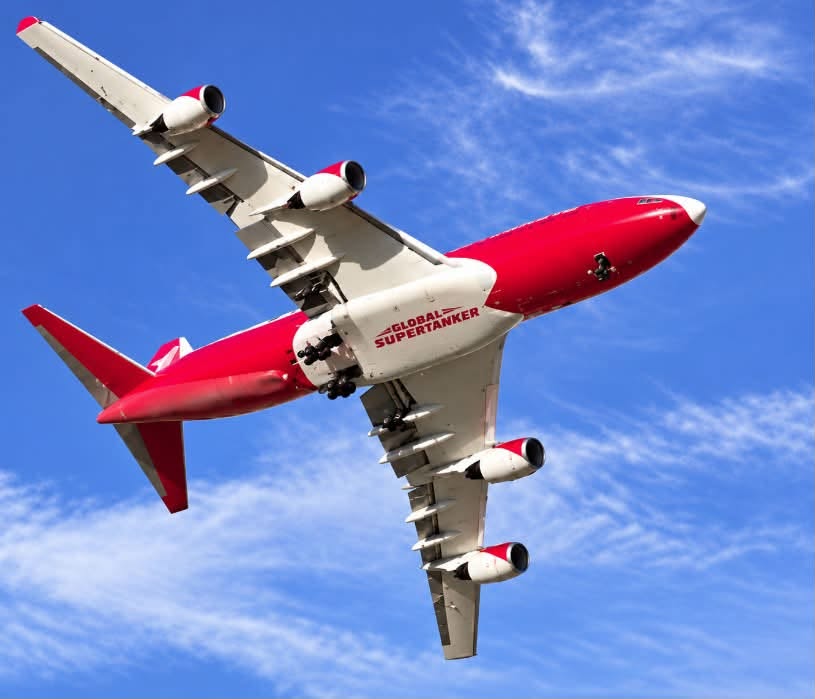

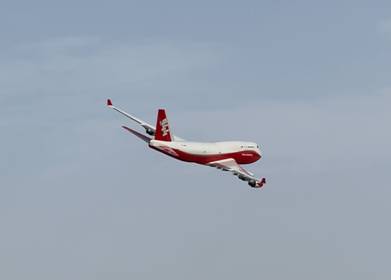

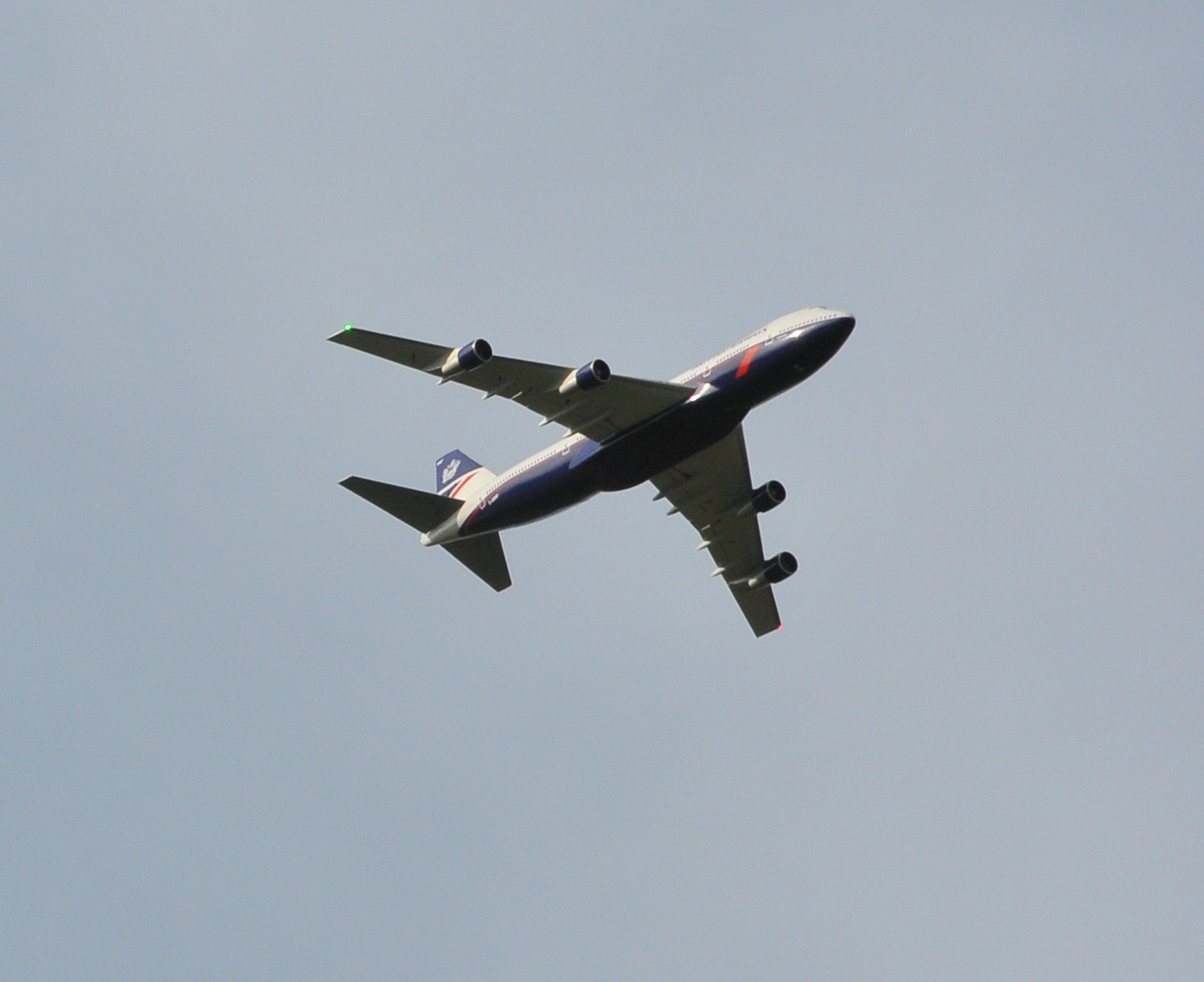

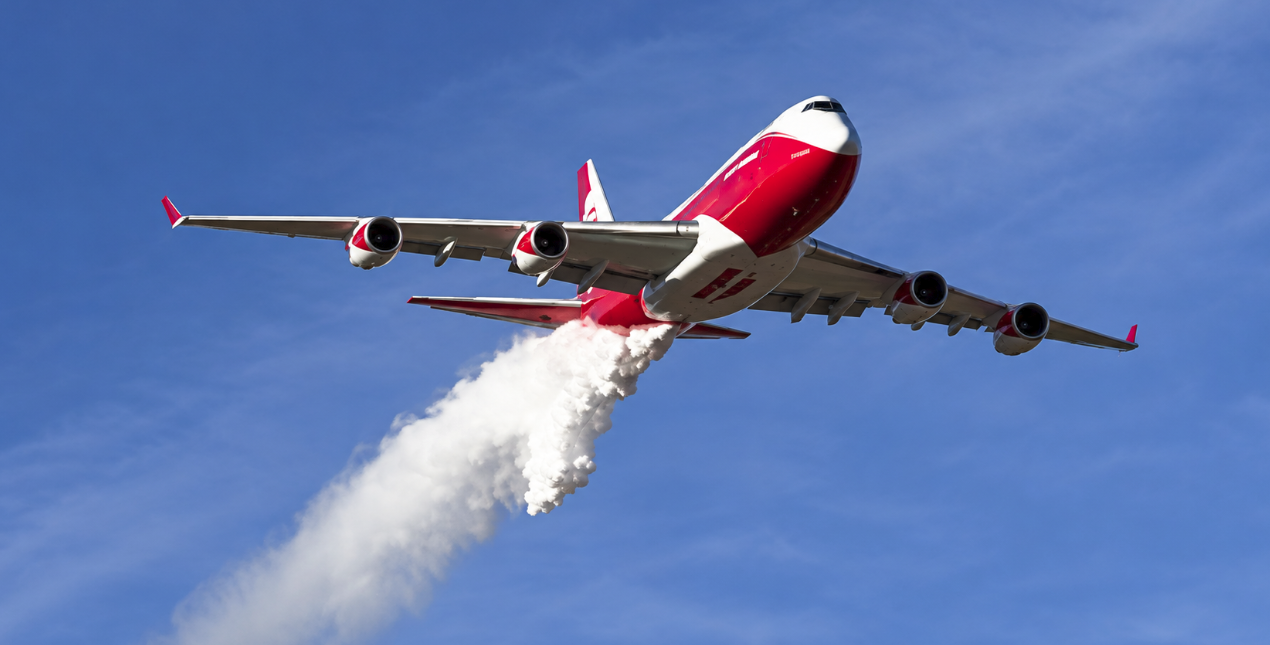

Boeing 747



   Für ein zukünftiges Projekt sind Formen für eine Boeing 747 entstanden. Im Gegensatz zu meinen anderen Modellen ist bei

   diesem Teilesatz das Seitenleitwerk nicht mit enthalten.





   Antriebsvarianten:



                    Turbine:  2 oder 4 Turbinen, Gesamtschub 240 - 280 N

                     EDF:       Fandurchmesser maximal 135 mm





   Technische Daten:                                                                                                                                                    GFK-Teilesatz: Norbert Rauch



                                                      Spannweite     Länge     Flügelfläche    Gewicht  (geschätzt)                                            Styroporkerne:         ---



   B747-100/-200/-300            3,73 m        4,41 m        199,6 dm²         32 kg                                                               Einziehfahrwerk:      ---

   B747SP                               3,73 m        3.52 m        199,6 dm²         29 kg

   B747-400                            4,03 m         4,41 m        211,4 dm²         33 kg

   B747-8/-8i                           4,28 m         4,77 m        216,4 dm²         35 kg

                                                                                                                                                       Bauhinweise:

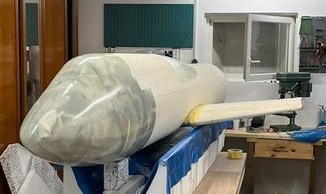

   Vorhandene GFK-Teile:

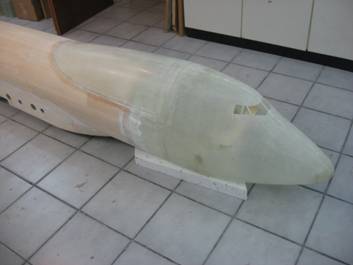

   Rumpfnase





   Oberdeck                                                                                                                           Oberdeckverlängerung





   Kombination für B747-100/-200/SP und alle Frachter                                           Verlängertes Oberdeck für B747-300/-400

                                                                                                                                           B747-8i erfordert zwei Verlängerungen





   Heckübergangsstück                                                                                                 Heckkonus





   Triebwerksgondel





  GFK-Teilesatz





  Optional: Lufteinläufe







--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------







Projektliste

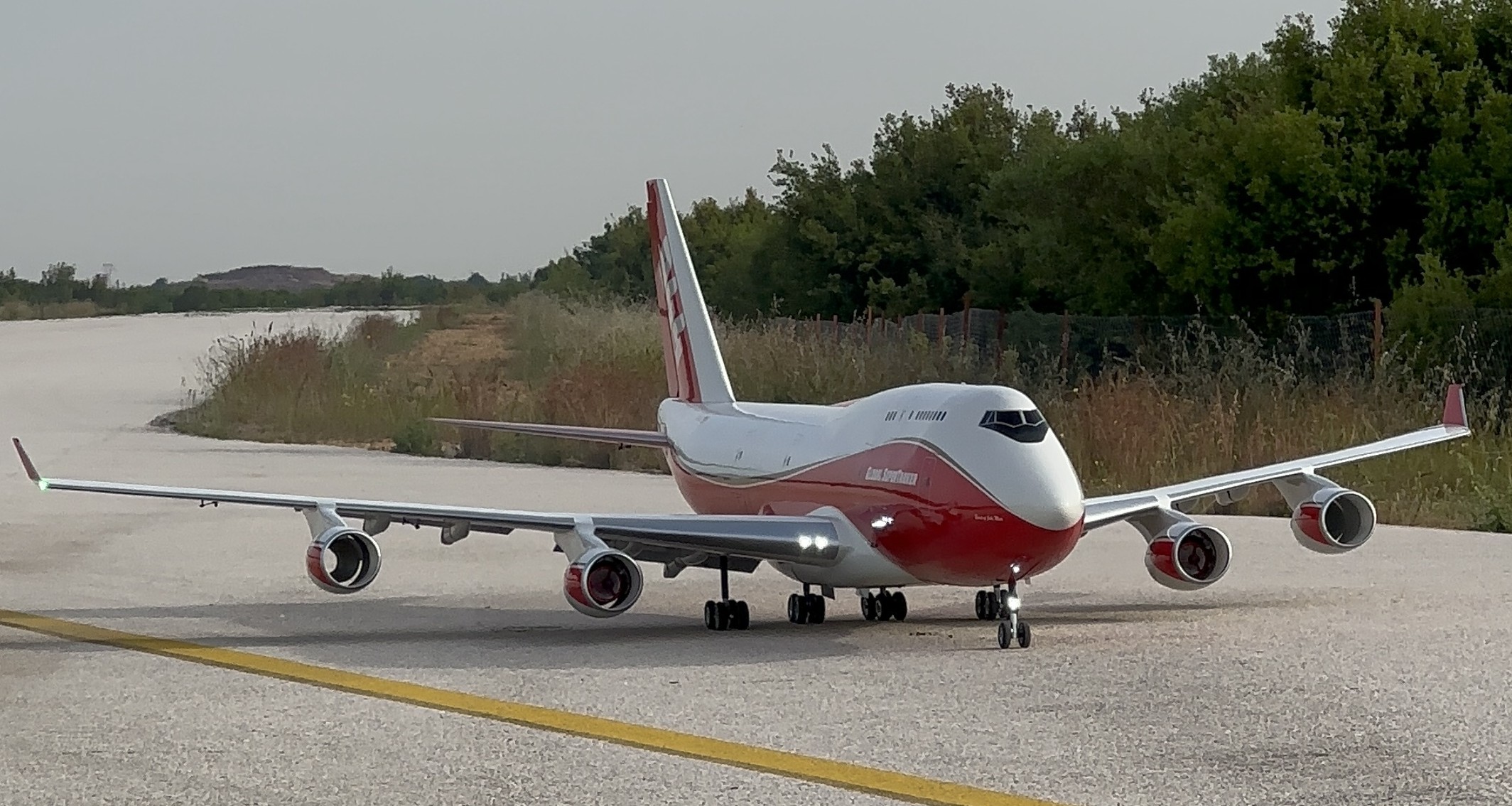

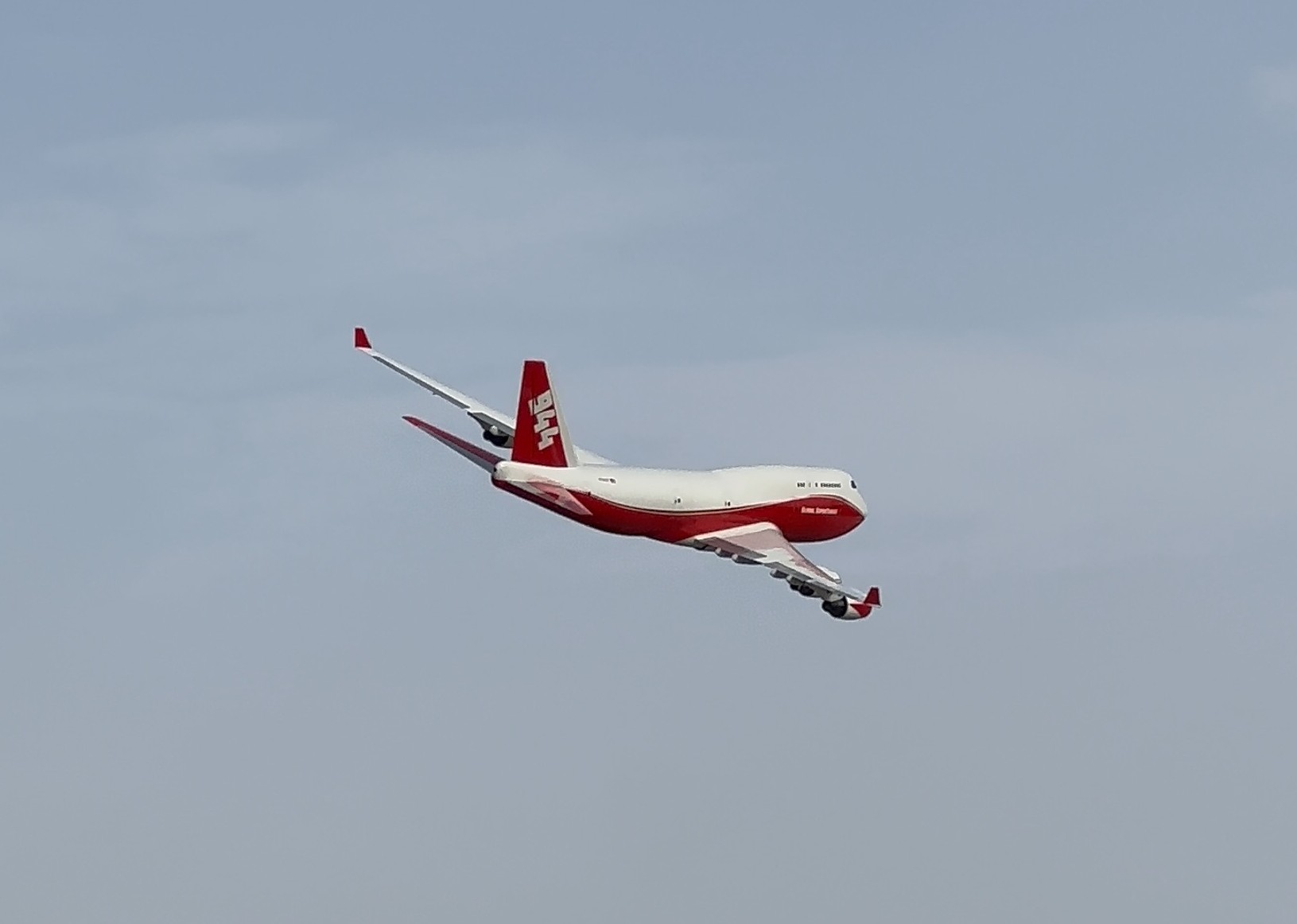

  1. Bülent Deveci













  2.





  3.
