Baubeschreibung MD-11

Building an MD-11



Teil 3:  Rumpfnase und Mittelrumpf

Part 3:  Nose cone and center fuselage

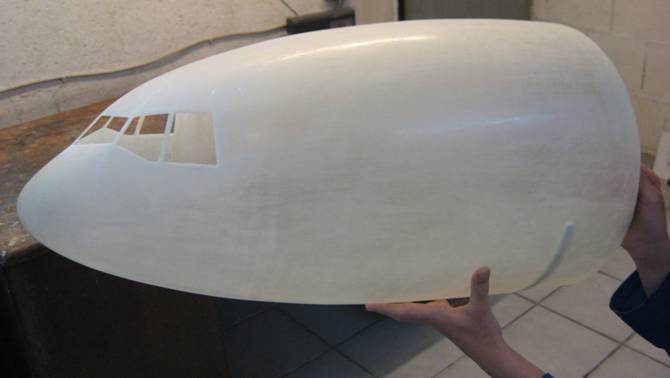

Die Cockpitfenster sind ausgeschnitten

The cockpit windows have been cut out

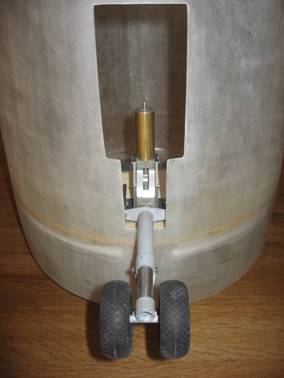

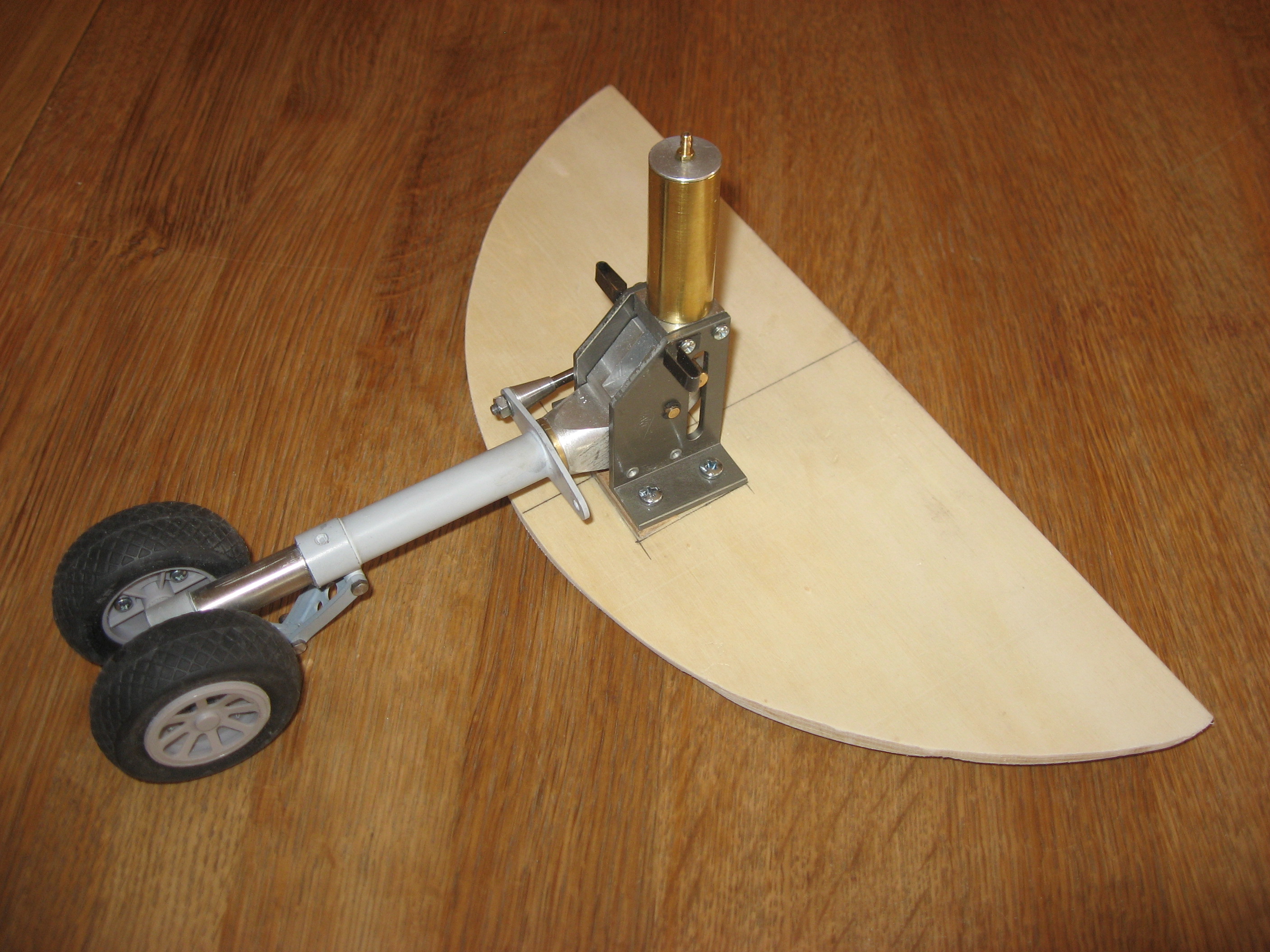

Einbau des Bugfahrwerks

Installation of the front gear





Aus 3 Segmenten wird eine Halbschale des Mittelrumpfes zusammengesetzt

3 segments are glued together for a center fuselage’s semi-tube

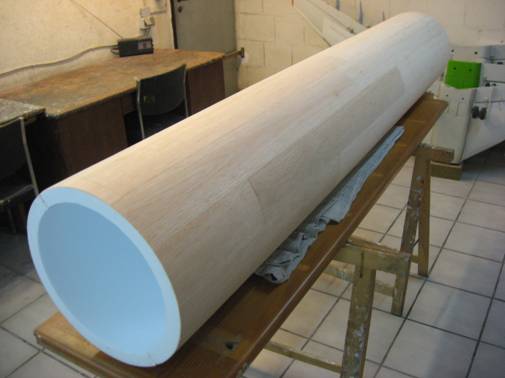

Die mit Balsa (1 mm) beplankten Halbschalen werden zur 209 cm langen Rumpfröhre zusammengefügt

After applying the balsa sheeting (1 mm) the semi-tubes are glued together for the center fuselage, 82” in length

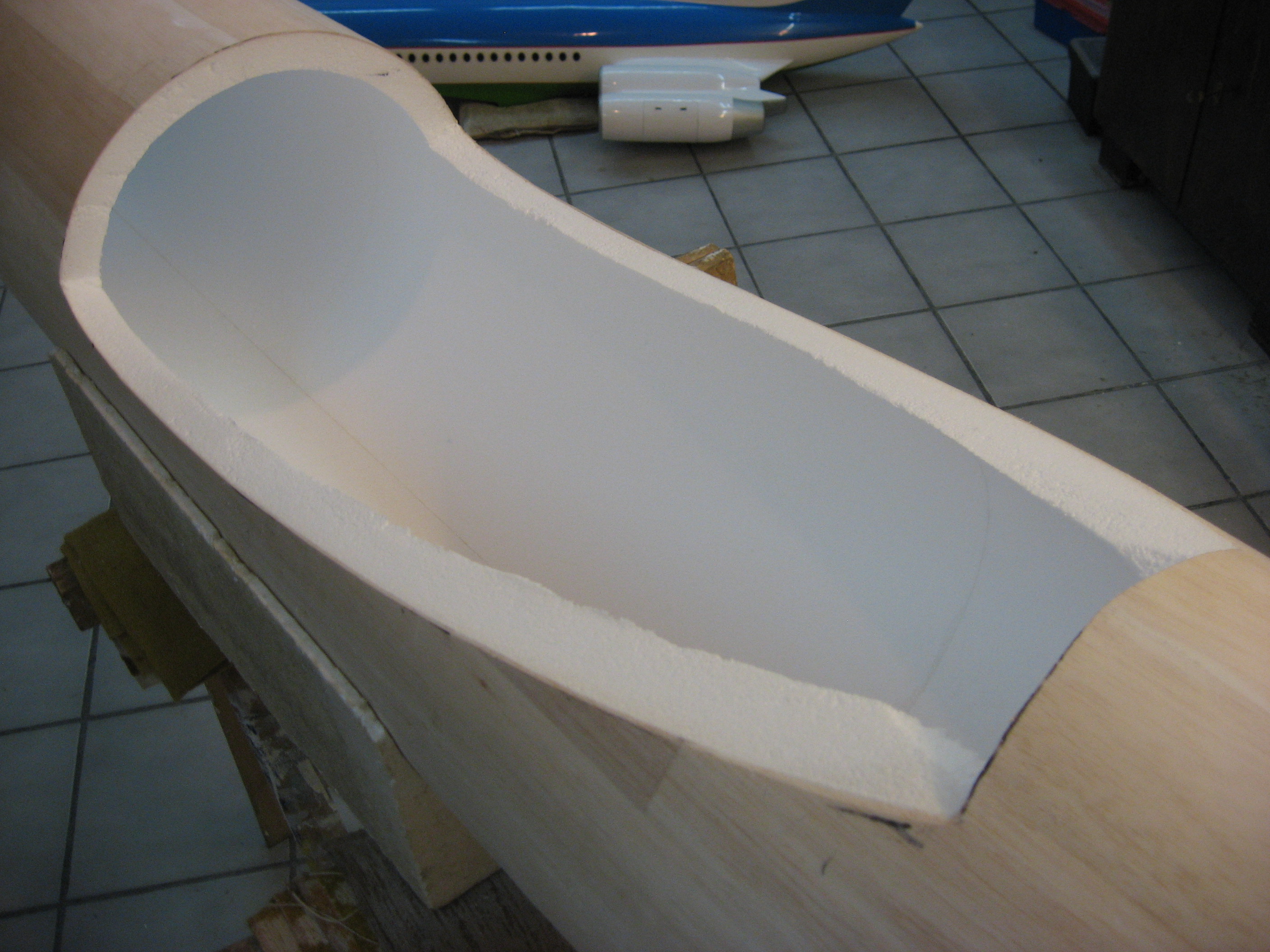

Die Flügelaufnahme im Rumpf wird zunächst in größeren Schritten ausgeschnitten …

For the wing saddle the fuselage is being cut out in bigger steps first …



… dann in kleineren Schritten …

… then in smaller steps …



… wobei in jedem Arbeitsgang die korrekte Flügelanstellung zum Rumpf kontrolliert wird …

… always checking the correct incidence …

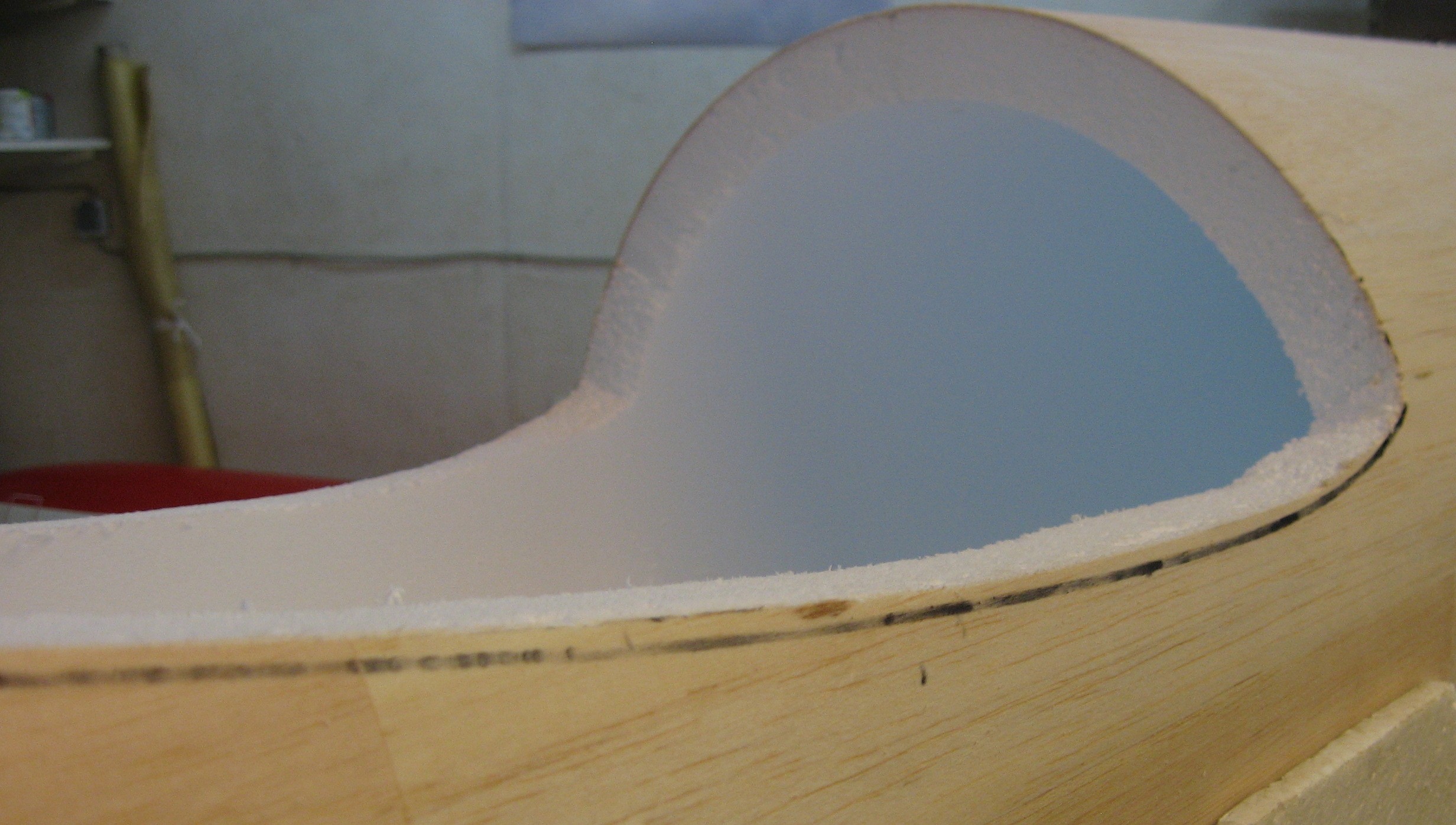

… bis der Ausschnitt im Rumpf fertig ist

… until the cutting out of the fuselage is finished

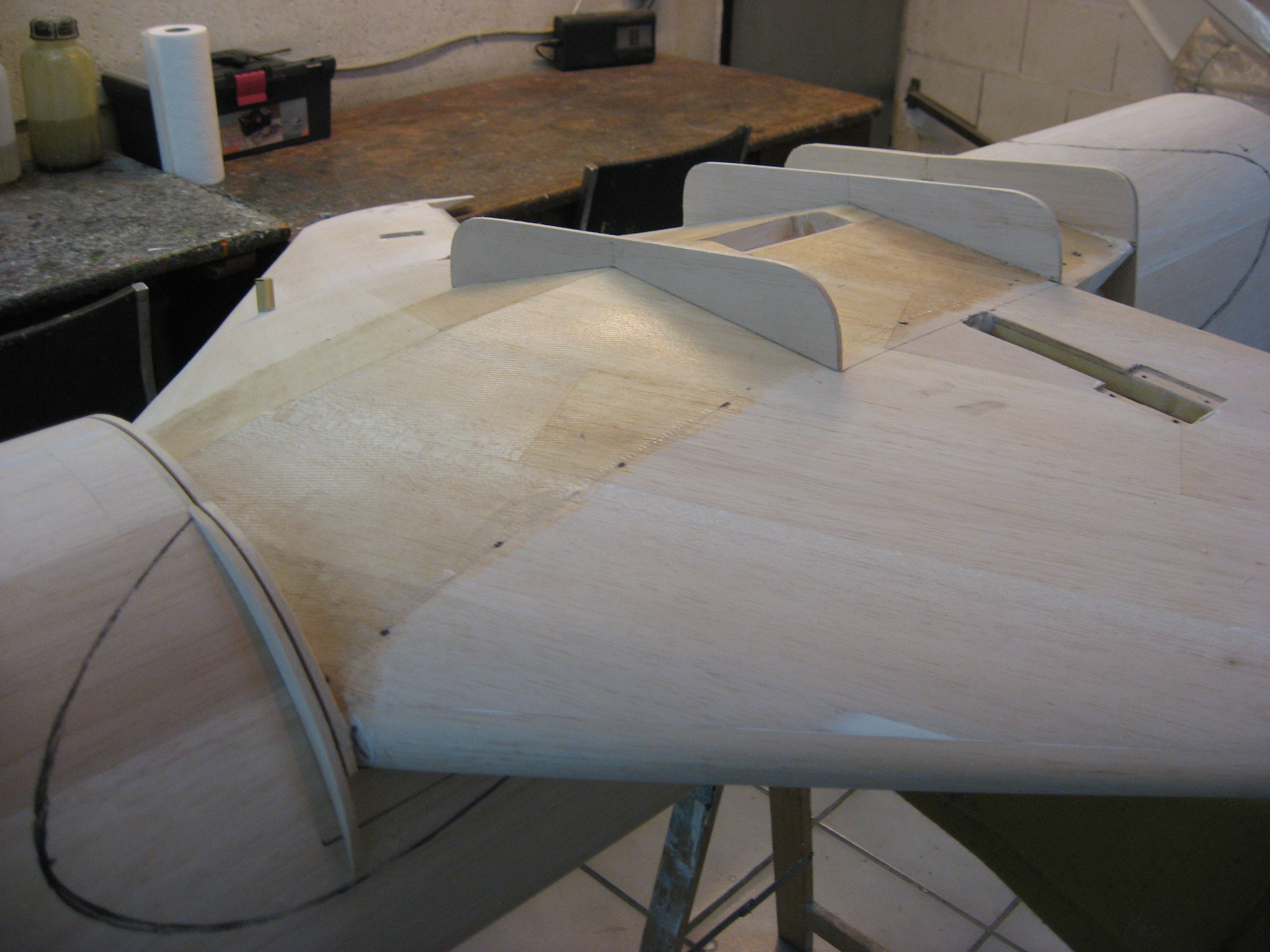

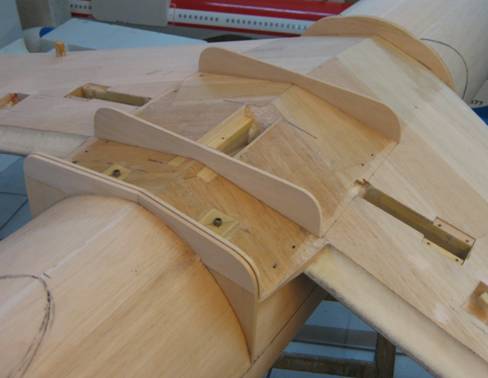

Halbspanten aus Balsa dienen der Formgebung des Rumpf-Flügel-Übergangs

Balsa formers provide the correct shape of the belly fairing

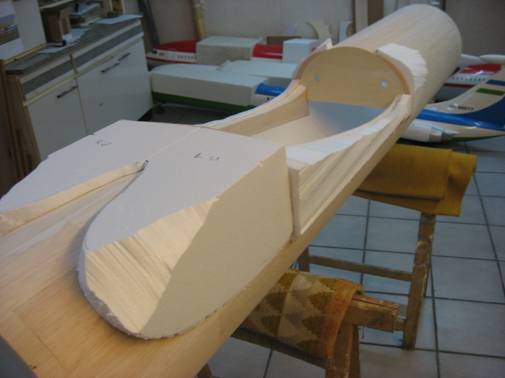

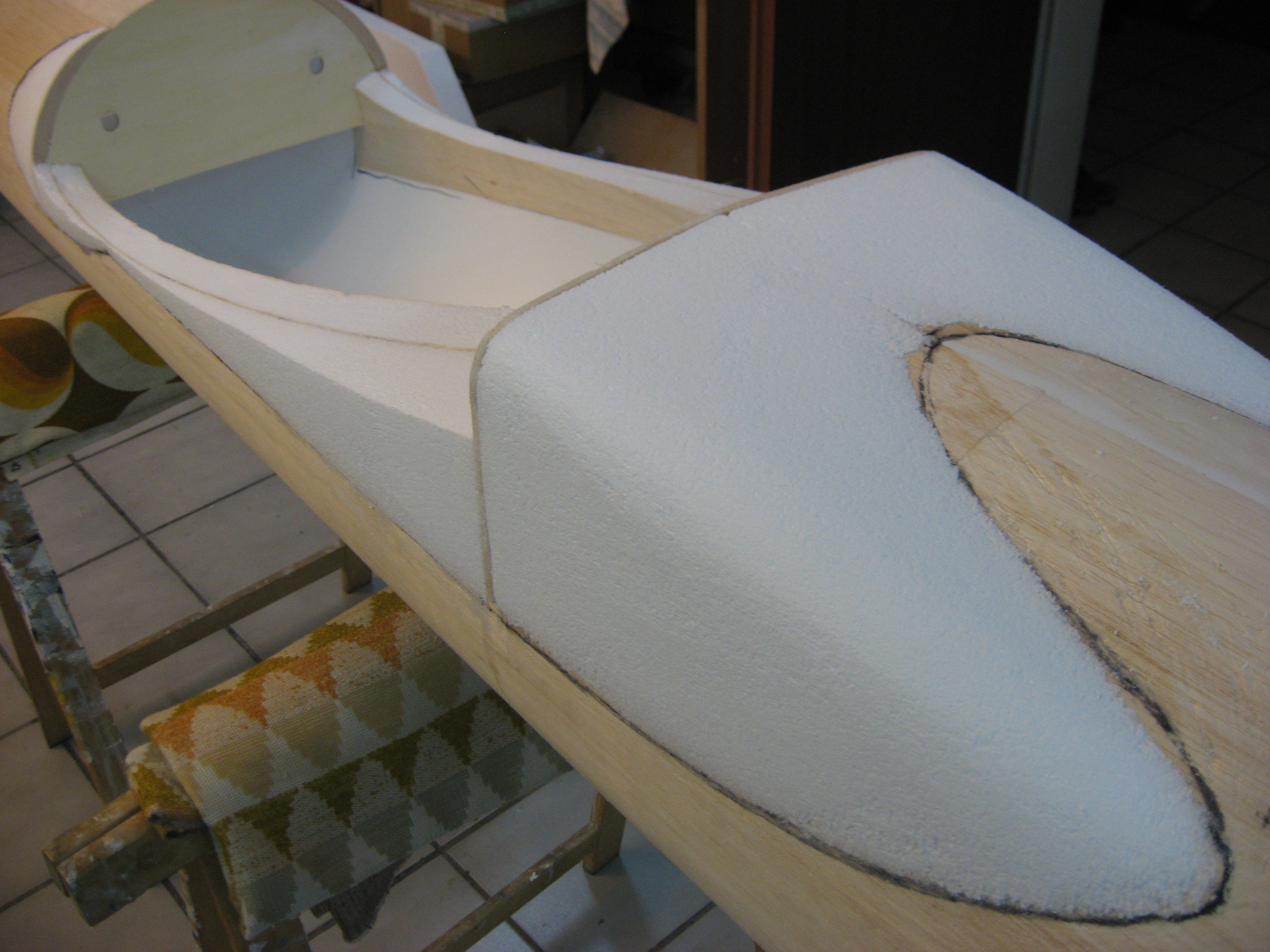

Die Zwischenräume werden mit Styropor gefüllt

Foam is attached between the formers

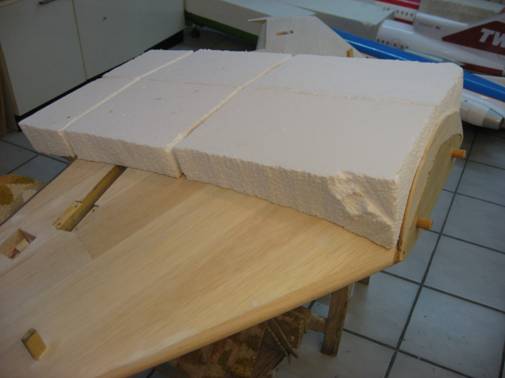

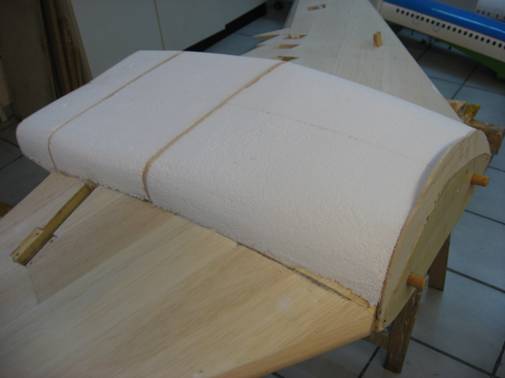

Anschließend werden die Styroporstücke verschliffen …

 After sanding the foam parts …

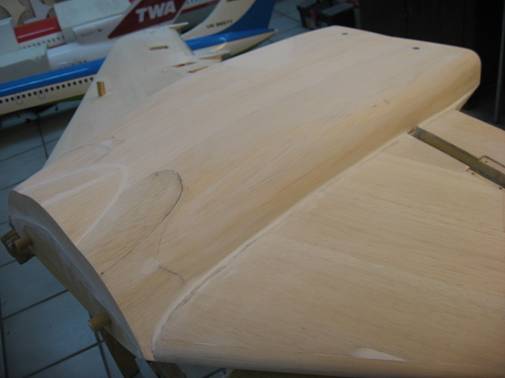

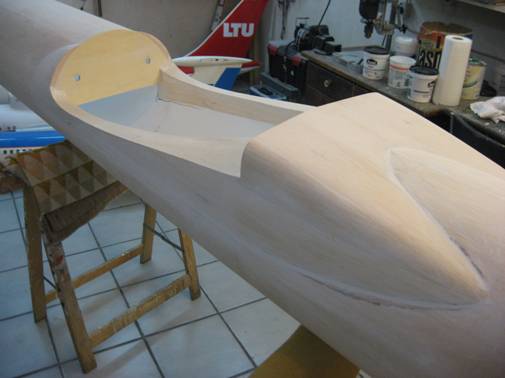

… und mit 1 mm Balsa beplankt

 balsa sheeting (1 mm) has been applied





Vorbereitung der Fahrwerksklappen mit Kohlefaser

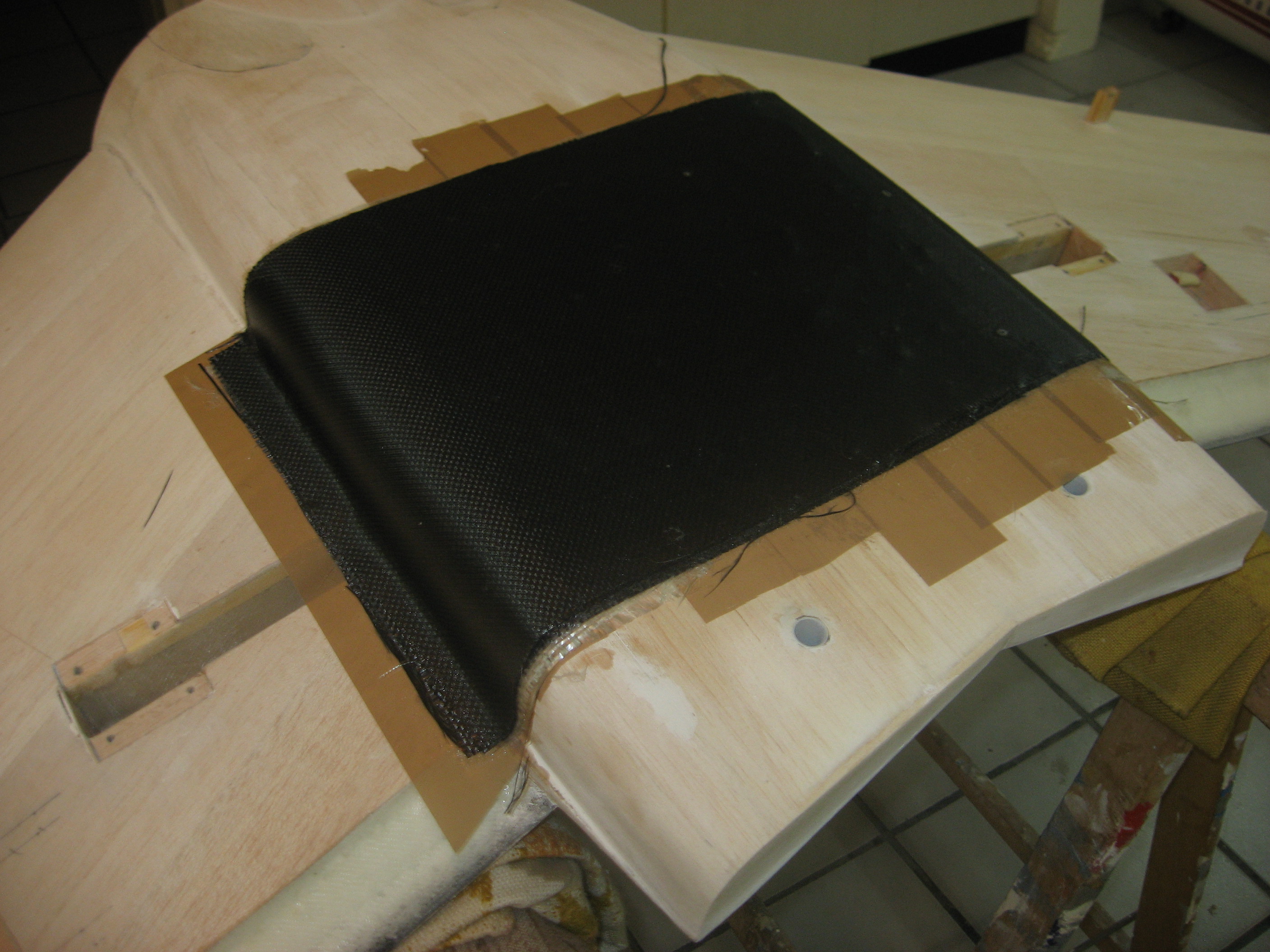

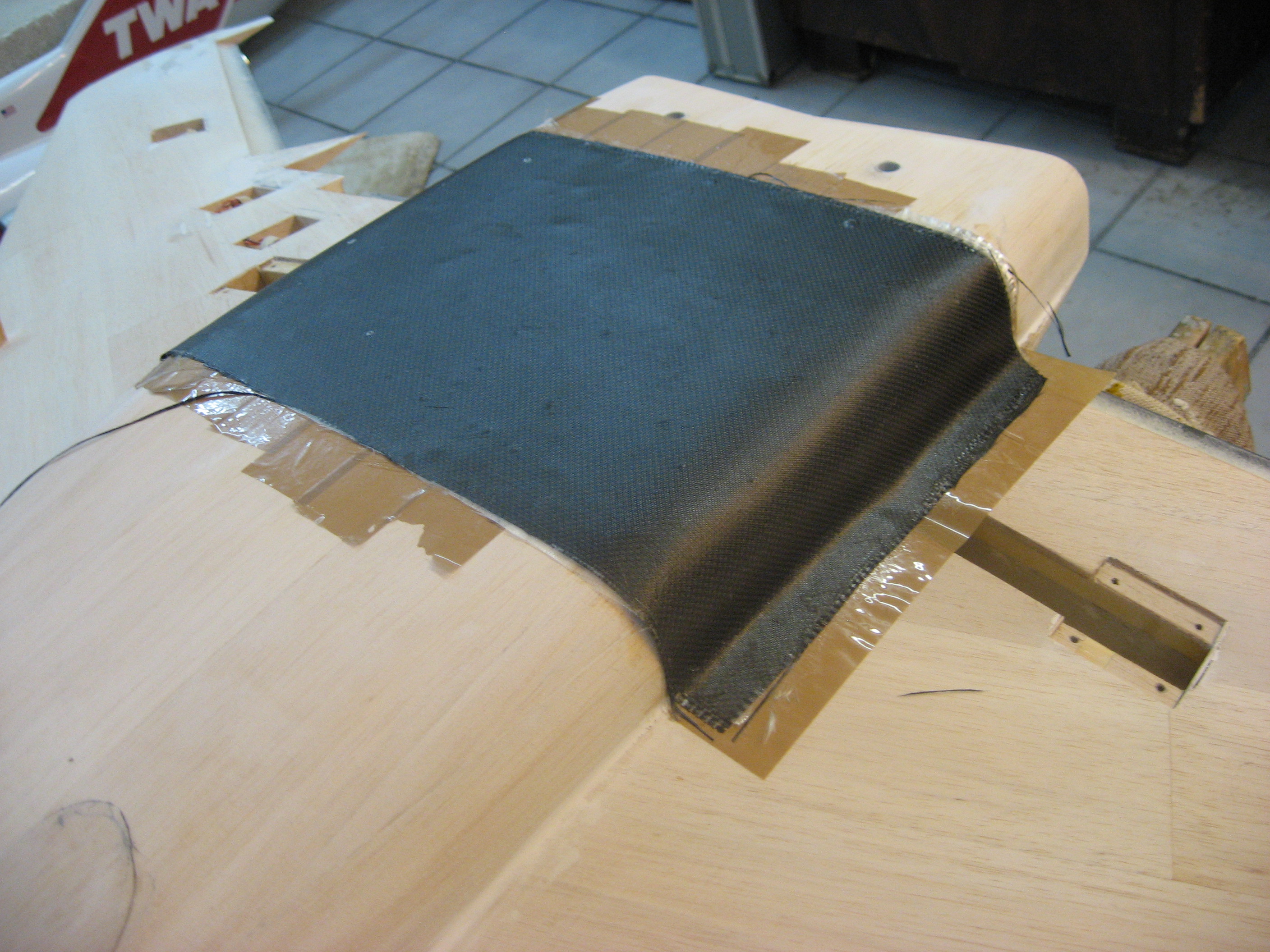

Preparing the carbonfibre gear doors





Fahrwerksschächte

Wheel bays



Mittelrumpf fertig zur Endmontage

Center fuselage ready for final assembly
